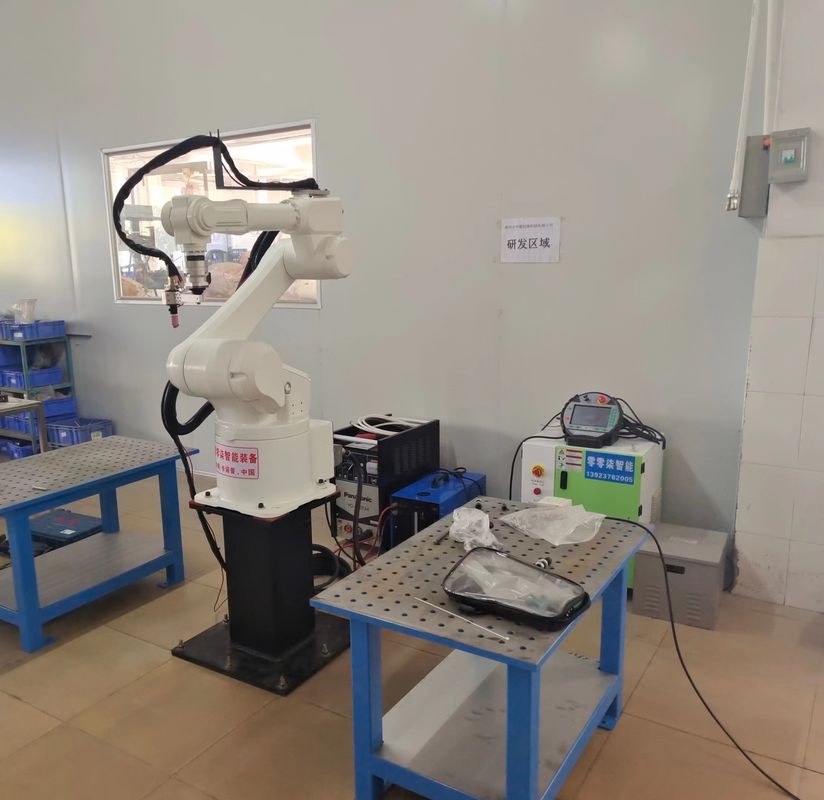

ربات جوشکاری صفحات متوسط و ضخیم
کاربرد جوشکاری صفحات متوسط و ضخیم
ویژگی های فنی:
پایداری بالای ربات CRP اساس جوشکاری صفحه ضخیم است.
جوشکاری چرخشی + جستجوی چند شکلی + ردیابی قوس الکتریکی عملکرد اصلی جوشکاری صفحه است.
عملکرد این بسته های نرم افزاری جوش قوس الکتریکی ربات CRP بسیار گسترده بوده است
استفاده در بازار و ثبات آنها تایید شده است.
جوشکاری نوسانی پایدار می تواند به طور موثر عرض جوش را افزایش دهد.
اشکال مختلف موقعیت یابی برای جستجوی دقیق نقطه شروع و پایان استفاده می شود
جوش های مختلف برای انطباق با انحراف قطعه کار؛
در حین جوشکاری باید از ردیابی قوس برای اصلاح انحراف جوش ایجاد شده استفاده شود
با تغییر شکل یا انحراف قطعه کار جوش؛
نرم افزارهای چندلایه و چند کاناله می توانند به سرعت و انعطاف پذیری چند لایه را پیاده سازی کنند
و برنامه نویسی چند کاناله
تفنگ جوشکاری توخالی 500A با آب خنک، از جوشکاری جریان بالا برای مدت طولانی پشتیبانی می کند.
(اگر عملکرد مکان یابی سیم جوش مورد نیاز است، لطفا تفنگ جوشکاری را به عنوان انتخاب کنید
تفنگ خنک کننده آب گیره سیم)
ربات و دستگاه جوش از طریق ارتباطات دیجیتال کامل سریع و پایدار هستند.
دستگاه جوش تک پالس / دو پالس، اگر گاز مخلوط بتواند جوشکاری کم پاشش را در بخش جریان کامل انجام دهد.
با فناوری پالس قوس کوتاه، سرعت جوشکاری سریعتر است.با کنترل انرژی ضربانی با فرکانس بالا، t
عمق ذوب عمیق تر است، گرمای ورودی کمتر است و مقیاس ها زیباتر هستند.
با تکنولوژی انتقال اتصال کوتاه صاف، مهره جوش یکنواخت است و قالب گیری زیبا است.
تغذیه سیم با بازخورد رمزگذار پایدارتر و ضد تداخل است.
دستگاه جوش مجهز به عملکرد موقعیت یابی است، بنابراین نیازی به اضافه کردن صفحه موقعیت یابی نیست
دامنه کاربرد:
فولاد کربن 6 تا 30 میلی متر
برای جوشکاری صفحه ضخیم با انحراف زیاد قطعه کار و تغییر شکل زیاد در حین جوشکاری،
گزینه های زیر در دسترس هستند: جستجوی نقطه و ردیابی قوس
فیلد برنامه:
مانند قطعات خودرو، وسایل کمک آموزشی، جعبه برق، مبلمان، تجهیزات پزشکی،
نرده محافظ، ورق فلزی، دوچرخه و سایر قطعات صنعتی

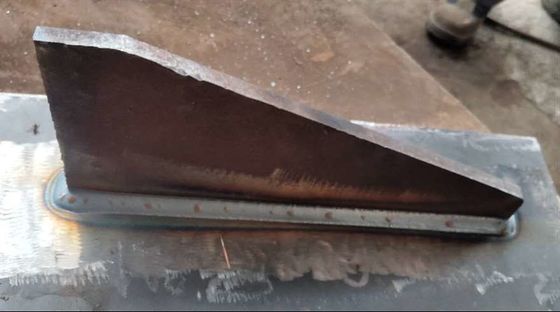

قطعه کار جوشکاری
پارامترهای فنی بدنه ربات
| مدل |
|
CRP-RH14-10-W |
| فرم بازو |
|
مفاصل چندگانه عمودی |
| میزان آزادی |
|
6 محور |
| حداکثر بار |
|
10 کیلوگرم |
| دقت موقعیت یابی مکرر |
|
± 0.08 میلی متر |
| حداکثر فاصله رسیدن |
|
1454 میلی متر |
| وزن بدن ربات |
|
170 کیلوگرم |
| حالت نصب |
|
نصب روی زمین، وارونه، نصب روی دیوار |
|
حداکثر سفر
|
محور 1 |
نصب بر روی زمین / وارونه - 167 درجه ~ 167 درجه ، نصب روی دیوار - 30 درجه تا 30 درجه |
| محور 2 |
-155 تا 90 درجه |
| محور 3 |
-175 تا 240 درجه |
| محور 4 |
-190 تا 190 درجه |
| محور 5 |
-105 تا 130 درجه |
| محور 6 |
-105 تا 130 درجه |
|
حداکثر محور
سرعت
|
محور 1 |
169 درجه بر ثانیه |
| محور 2 |
169 درجه بر ثانیه |
| محور 3 |
169 درجه بر ثانیه |
| محور 4 |
301 درجه / جنوبی |
| محور 5 |
220 درجه بر ثانیه |
| محور 6 |
743 درجه / جنوبی |
|
مجاز است
گشتاور
|
محور 4 |
20 نیوتن متر |
| محور 5 |
5 20 نیوتن متر |
| محور 6 |
11 نیوتن متر |
|
مجاز است
ممان اینرسی
|
محور 4 |
0.5 کیلوگرم بر متر مربع |
| محور 5 |
0.5 کیلوگرم بر متر مربع |
| محور 6 |
0.16 کیلوگرم بر متر مربع |
|
نصب و راه اندازی
محیط
|
دمای محیط |
0 ~ 45 ℃ |
| رطوبت نسبی |
20 تا 80٪ (بدون تراکم) |
| ارتعاش |
زیر 0.5G |
| دیگران |
نصب ربات باید دور از: مایعات یا گازهای قابل اشتعال یا خورنده باشد.
منابع تداخل الکتریکی |
| سطح IP |
|
بدنه IP54، مچ IP67 |
| ویژگی های مزیت |
|
ساختار فشرده، سرعت بالا، دقت بالا، توسعه پذیری بالا و عملیات آسان، |
| کاربرد |
|
جوشکاری.برش.مونتاژ.دستکاری،علامت گذاری.سنگ زنی |
گوشه انبار
"هدف ما:
هر دستگاهی باید بهتر عمل کنیم!!
یادآور:
محصولات ما به طور مداوم ارتقا و بهبود می یابند.
اگر رنگ یا ساختار تغییر کند، شی واقعی غالب خواهد بود."
