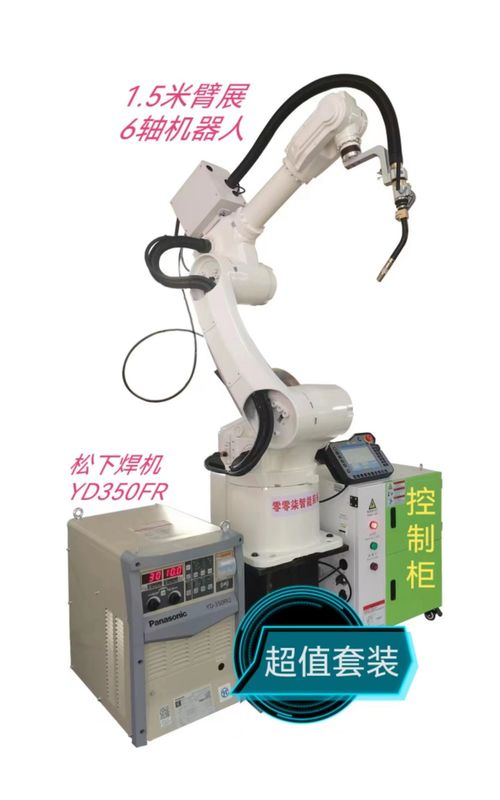

ربات استاندارد جوش CO2 سیستم های جوشکاری رباتیک انعطاف پذیر 1500 میلی متر بوم

روبو جوش استاندارد CO2


پیکربندی:

1. بدنه ربات، 1 مجموعه CRP1410-10 (پیوند 6 محور).طول بوم 1500 میلی متر است.یک پایه ربات

2. کابینه کنترل، کابینه کنترل یکپارچه کنترل درایو CRP (نسل G4) و یک کابینه هماهنگی پیوند 6 محوره.

3. ترانسفورماتور محافظ، کنترل کننده 3KW مجهز به یک ترانسفورماتور عایق ضد تداخل است.

4. خطوط اتصال، 2 گروه 6 متری خطوط کنترل اتصال.

5. دستگاه آموزش برنامه نویسی، دستگاه آموزش خط 6 متری و صفحه نمایش دیجیتال یک لمس.

6. یک جعبه کنترل، جعبه کنترل استاپ استارت استاندارد و دو سیم 6 متری.

7. دستگاه جوش مخصوص ربات، یک دستگاه جوش دی اکسید کربن استاندارد Meggitt 350.

8. تفنگ جوش، یک مجموعه از تفنگ جوش ضد برخورد برای ربات.

9. یک گروه کابل جوش، کابل 3 متر و خط کنترل 6 متر.

ویژگی های عملکرد بدن ربات

· دهانه بازو 1.5 متر است.طراحی بسیار فشرده است و می تواند به صورت انعطاف پذیر بر روی زمین یا وارونه نصب شود.

· با فضای کاری بزرگ، سرعت اجرای سریع و دقت موقعیت یابی مکرر بالا، برای طیف گسترده ای از کاربردهای جوشکاری مناسب است.

· تخته توقف اضطراری ایمنی مستقل از سیستم کنترل مجهز شده است و مدار رله ایمنی برای ارائه توقف اضطراری دو مدار برای اطمینان از قابلیت اطمینان توقف اضطراری اتخاذ شده است.

· بدنه ربات از کابل ویژه بسیار انعطاف پذیر استفاده می کند.

· ترانسفورماتور سه فاز داخلی 380 ولت و 220 ولت را ایزوله می کند تا به پایداری منبع تغذیه کمک کند.فیلتر سه فاز داخلی می تواند به طور موثر عملکرد EMC و EMI را بهبود بخشد.

· بدنه ربات با لوله گاز دو مداره است تا نیاز جوشکاری را برآورده کند.

· قطر داخلی سوراخ میانی 6 محور 44 میلی متر است، می تواند نیازهای نصب مشعل خنک کننده آب و مشعل دم را برآورده کند.

· کابل جوش بسیار انعطاف پذیر تعبیه شده است.

قطعه کار جوشکاری
