جوشکار چند سر نقطه ای منبع تغذیه فرکانس متوسط ​​منبع تغذیه فرکانس متغیر

جوشکار نقطه ای چند سر
منبع تغذیه فرکانس متوسط
منبع تغذیه فرکانس متغیر

مقدمه ای بر این فرکانس متغیر

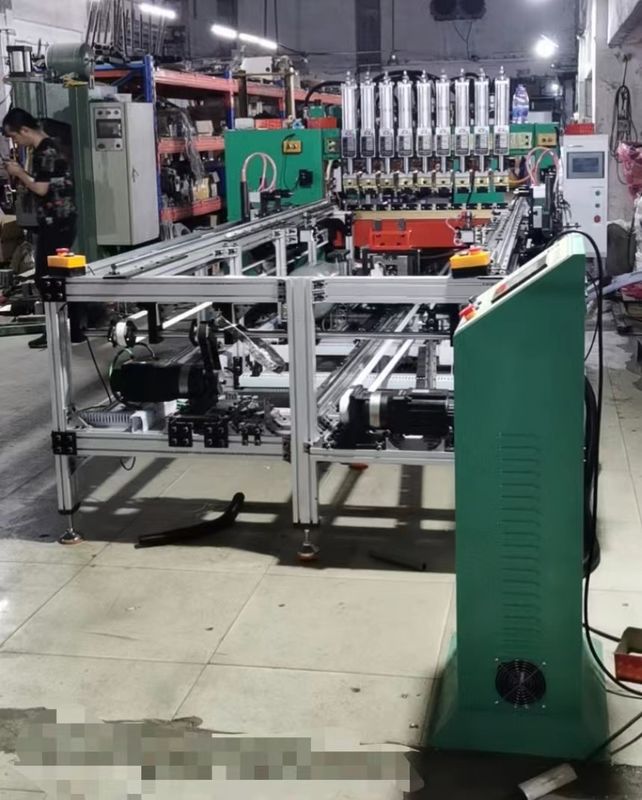

میزبان دستگاه جوش گنتری

1.150KVA*1 ترانسفورماتور مسی آب خنک تایوان، 9 سیلندر دو لایه، عرض دستگاه 1200 میلی متر، عرض جوش موثر 1000 میلی متر.9 الکترود مسی 100 میلی متری مس بریلیوم ارائه شده است که می تواند بر اساس نیاز واقعی تنظیم شود.مجموعه ای از سیستم تبدیل فرکانس.

2. ترانسفورماتور اصلی از نوع کنترل شده با دمای آب خنک تایوان، کویل مسی قرمز، فولاد سیلیکونی با درجه بالا، ترانسفورماتور قدرتمند، جریان قوی، حداکثر جریان اتصال کوتاه 32000A است و دارای دستگاه گردش آب و کنترل دما است که می تواند به طور کامل از دستگاه در برابر کار طولانی مدت با جریان بالا محافظت کنید.این عملکرد حفاظت از خاموش شدن خودکار برای عملیات اضافه بار را دارد.3. کنترل کننده فرکانس متغیر، با جریان نرم و اثر جوش خوب، اثر بافر خوبی بر روی شبکه برق دارد.شیر برقی تایوان Yadeke در پاسخ سریع و بادوام است.

4. سیلندر یک سیلندر دو لایه قابل تنظیم است که برای فشار سیم کوچک مناسب است.این سریع، قدرتمند، آسان برای تنظیم، و راحت برای تنظیم فاصله و فشار هوا است.

5. قاب اصلی از ساختار فلزی تقویت شده با صفحه ضخیم، جامد و بادوام است.
دستگاه تغذیه خودکار:

1. دو مجموعه قالب هلی جوشکاری مشبک و دو مجموعه قالب برای جوشکاری بالا و پایین تعویض می شوند.صرفه جویی در زمان و مکان.قالب هل برای نصب قالب جوش استفاده می شود، نه قالب گیره ای که می تواند مستقیماً جوش داده شود.

2. حداکثر فضای نصب قالب 1 متر * 1.2 متر مش است.

3. 2 مجموعه سروو موتور و 1 مجموعه رابط PLC + انسان و ماشین وجود دارد.طراحی کاربر پسند و آسان برای تنظیم است.رابط نمایشگر به زبان انگلیسی است.

4. هنگام کار، به صورت دستی سیکلوئید، دستگاه به طور خودکار قالب را برای جوشکاری می فرستد، به طور خودکار برمی گردد، به طور خودکار قالب را خارج می کند و مواد را بیرون می زند.

5. برای اطمینان از پایداری طولانی مدت، تکیه گاه پروفیل آلومینیومی را پهن و ضخیم کنید.

بررسی اجمالی:

این تجهیزات به جوشکاری چند نقطه ای، صرفه جویی در زمان، کار و راندمان بالا توجه می کند.به طور کلی با توجه به شرایط محصول و نیاز مشتری سفارشی می شود.

توسط ترانسفورماتور:

می توان آن را به نوع ترانسفورماتور دوگانه، نوع ترانسفورماتور تک، نوع فرکانس متوسط ​​و نوع تبدیل فرکانس ساخت.

نامهای دیگر

با توجه به تعداد سیلندرهای دوبرابر نیرو:

می توان آن را به 4-20 سیلندر تبدیل کرد.

با توجه به اندازه محصول:می توان آن را به عرض 1 متر و طول 1.35 متر ساخت.یا 1.5 متر عرض، 1.35 متر طول، یا 2 متر * 1.35 متر، انواع مختلف.اگر خروجی کابینت بارگیری است، بهتر است آن را در عرض 1.5 متر * طول 1.35 متر بسازید.

با توجه به حالت تغذیه:

می توان آن را به صورت دستی هل داد، قالب های جلو و عقب را به طور خودکار تغذیه کرد و تغذیه قالب را به طور خودکار به سمت بالا و پایین تعویض کرد.

نام دیگر

جوشکار نقطه ای دروازه ای، جوشکار ردیفی دروازه ای، جوشکار نقطه ای چند سر،

جوشکار چند نقطه ای، جوشکار ردیفی مشبک، جوشکار نقطه ای چند سیلندر،

جوشکار نقطه ای قفسه ذخیره سازی

در مقایسه با کنترل کننده AC فرکانس برق رایج، کنترل کننده اینورتر دارای مزایای زیر است

1. فرکانس کنترل کنترل کننده AC فرکانس متغیر 5KHZ است، با دقت کنترل بالا و جریان پایدار، به طوری که پاشش در طول جوشکاری کاهش می یابد.
2. از آنجا که دستگاه جوش AC فرکانس متغیر از ترانسفورماتور فرکانس قدرت استفاده می کند، تبدیل دستگاه جوش فرکانس قدرت بسیار ساده و راحت است.فقط لازم است که کنترل کننده AC فرکانس برق اصلی را با کنترل کننده AC فرکانس متغیر جایگزین کنید.
3. آلومینیوم، ورق گالوانیزه، فولاد با تنش بالا، فولاد ضد زنگ، آلیاژ منیزیم، فولاد کربن و تیتانیوم را می توان با اثر جوشکاری خوب جوش داد.
4. ورودی برق سه فاز 380 ولت AC مشکل ورودی شبکه برق سه فاز نامتعادل را با ضریب توان بالا حل می کند.
5. زیرا ترانسفورماتور فرکانس میانی مورد استفاده برای کنترلر DC فرکانس میانی دارای دیود یکسو کننده است و افت ولتاژ لوله 0.7 ولت روی دیود وجود دارد که افت برق را به همراه خواهد داشت.هر چه جریان بیشتر باشد، تلفات برق روی دیود بیشتر می شود.بنابراین، کنترل کننده AC فرکانس متغیر مزایای بیشتری در کاربردهای پرقدرت دارد.

ویژگی های عملکردی اصلی کنترل کننده تبدیل فرکانس

1. فرکانس منبع تغذیه خروجی فرکانس متغیر: 25HZ-400HZ قابل برنامه ریزی.
2. تا 64 مجموعه از مشخصات جوش را می توان برنامه ریزی کرد.
3. فرآیند گرمایش سه مرحله: پیش گرم کردن، جوشکاری و معتدل کردن.در قسمت جوشکاری می توانید مقاطع افزایش و کاهش و تعداد سیکل ها را تعریف کنید.
4. پورت ورودی/خروجی خروجی قابل برنامه ریزی: خروجی 3 قسمتی قابل برنامه ریزی، تطبیق بهتر با PLC، ربات و غیره.
5. سیستم های شمارش مانند شمارش مفصل لحیم کاری، شماره قطعه کار، شماره بسته بندی و شمارش سنگ زنی الکترود مدیریت تولید را تسهیل می کند.
6. ارتباط و عملکرد کنترل کد BCD: می توان آن را به صورت خارجی با کامپیوتر شخصی صنعتی، PLC و سایر تجهیزات متصل کرد تا به کنترل از راه دور و مدیریت خودکار دست یابد.
7. سیم پیچ ثانویه جریان جوش ثانویه را در زمان واقعی تغذیه می کند و در حلقه بسته شرکت می کند تا به کنترل جریان جوشکاری دقیق تر برسد.
8. پارامترهای فرآیند مشخصات جوش را می توان برای تسهیل و تنظیم سریع پارامترهای مشخصات کپی کرد.
9. تابع ضبط جریان جوش، جریان جوش 20 بار گذشته را برای مرجع آسان ثبت می کند.
10. عملکرد ضبط زنگ هشدار، مناسب برای مشاهده اطلاعات زنگ تاریخی.
11. دقت کنترل جریان: 5 ‰.

پارامترهای فنی:



مدل 机型	额定容量 توان نامی KVA	输入电压 ولتاژ ورودی V	额定频率 فرکانس اسمی HZ	最大短路电流حداکثر جریان اتصال کوتاه A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
