جوشکاری ردیف فرکانس متوسط ​​برای مش فولادی ضد زنگ

جوشکاری ردیف فرکانس متوسط ​​برای مش فولادی ضد زنگ

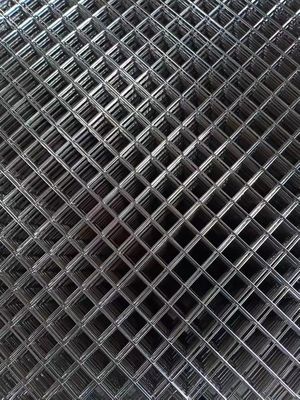

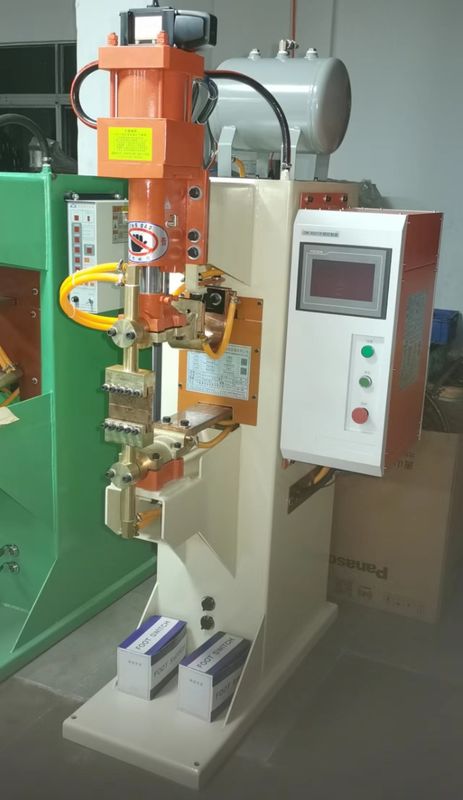

دستگاه جوش ردیفی با فرکانس متوسط، عمدتا برای مش ضد زنگ، جوش چند نقطه ای استفاده می شود.

جوش محکم است و سطح زیبایی دارد.

مقایسه بین کنترل کننده جوشکاری مقاومت DC فرکانس متوسط ​​و کنترل AC

1. هنگامی که جریان AC از ناحیه جوش عبور می کند، به دلیل اثر سطحی واگرا می شود.برعکس، جوشکار با فرکانس متوسط ​​جریان DC را با ریپل بسیار کوچک تولید می کند
ناحیه جوش یک "اثر دسته" به سمت مرکز دارد.می تواند گرمای جوشکاری را متمرکز کرده و ناحیه تحت تاثیر حرارت را در اطراف نقطه جوش کاهش دهد.این ویژگی به ویژه برای جوشکاری صفحات چند لایه و صفحات ضخیم مهم است.
2. دستگاه جوش AC حالت برش AC را اتخاذ می کند، بنابراین دارای ویژگی های جریان ناپیوسته و پیک جریان بالا است که باعث می شود دستگاه جوش AC جوش داده شود.
تولید پاشش زیاد در طول فرآیند جوشکاری آسان است که باعث آسیب به سطح جوش می شود و کار زیادی را برای سازنده به همراه خواهد داشت.دستگاه جوش DC فرکانس متوسط ​​جریان DC پیوسته، با جریان پایدار و دقت کنترل بالا را خروجی می دهد.علاوه بر این، اثر دسته‌بندی جریان DC تضمین می‌کند که پاشش کم یا بدون پاشش در حین جوشکاری وجود دارد.
3. کنترل کننده DC فرکانس متوسط ​​جریان DC را با موج بسیار کوچک، بدون اثر عبور صفر، خروجی می دهد، بنابراین دارای مزایای غیر قابل تعویض در آلیاژ سبک، فولاد مقاوم در برابر حرارت، قطعات دقیق، جوشکاری درز با سرعت بالا و موارد با نیاز بالا برای کیفیت جوش است. .

ویژگی های عملکرد

کنترل کننده جوشکاری مقاومت DC فرکانس متوسط ​​دارای مزایای زیر است:
به ویژه برای اتصال دقیق مس، آلومینیوم، نیکل، مولیبدن، تنگستن، منگنز، طلا، نقره و سایر فلزات غیر آهنی و گرانبها مناسب است.این به طور گسترده ای در کارخانه های باتری، نیروگاه های منبع نور الکتریکی، خودروها، دستگاه های پزشکی، کارخانه های ارتباط فوتوالکتریک، کارخانه های میکرو موتور و سلف های تراشه و سیم پیچ های سیم لعاب دار با دمای بالا / سیم لعابی بسیار ریز (حداقل 0.02 میلی متر) با ارتفاع زیاد استفاده می شود. الزامات مشتری، جوشکاری سیم فلزی، فنجان نیکل، جوشکاری سیم برش، جوشکاری CCFL، فیوز، جوشکاری رشته و غیره.
1. هنگامی که جریان AC از ناحیه جوش عبور می کند، به دلیل اثر سطحی واگرا می شود.برعکس، جریان DC با خروجی موجی کوچک از جوشکار فرکانس متوسط، هنگام عبور از ناحیه جوشکاری، یک «اثر خوشه‌ای» به مرکز دارد.می تواند گرمای جوشکاری را متمرکز کرده و ناحیه تحت تاثیر حرارت را در اطراف محل اتصال جوش کاهش دهد.این ویژگی به ویژه برای جوشکاری صفحات چند لایه و صفحات ضخیم مهم است.
2. خروجی جوشکار DC فرکانس متوسط ​​DC پیوسته، با جریان پایدار و دقت کنترل بالا است.همراه با اثر دسته‌بندی DC، می‌تواند اطمینان حاصل کند که پاشش کم یا بدون پاشش در فرآیند جوشکاری وجود دارد.
3. کنترلر DC فرکانس متوسط ​​جریان DC را با ریپل بسیار کوچک و بدون اثر عبور از صفر خروجی می دهد.بنابراین، دارای مزایای غیر قابل جایگزینی در آلیاژ سبک، فولاد مقاوم در برابر حرارت، قطعات دقیق، جوشکاری درز با سرعت بالا و موارد با الزامات کیفیت جوش بالا است.

نامهای دیگر

دستگاه جوش نقطه ای، دستگاه جوش نقطه ای فرکانس متوسط، دستگاه جوش،

دستگاه جوش نقطه ای مهره اتومبیل، دستگاه جوش نقطه ای صفحه مسی، دستگاه جوش نقطه ای صفحه گالوانیزه، دستگاه جوش نقطه ای فولاد ضد زنگ

توضیحات محصول



مقایسه اثرات جوشکاری فرکانس متوسط ​​و توان







2. مرکز کنترل: ترانسفورماتور فرکانس متوسط ​​+ جعبه کنترل الکتریکی فرکانس متوسط



3. توابع کابینت برق



1. فرکانس توان خروجی: 1kHz ~ 4kHz.
2. قابل برنامه ریزی تا 32 مجموعه مشخصات جوشکاری.
3. فرآیند گرمایش سه مرحله: پیش گرم کردن، جوشکاری و معتدل کردن.در بخش جوشکاری، می توانید مقاطع افزایش و کاهش و زمان چرخه را تعریف کنید.

4. پورت ورودی / خروجی خروجی قابل برنامه ریزی: خروجی 3 قسمتی قابل برنامه ریزی برای انطباق بهتر با PLC، ربات و غیره.
5. سیستم های شمارش مانند شمارش مفصل لحیم کاری، تعداد قطعات کار، تعداد بسته بندی و شمارش سنگ زنی الکترود برای مدیریت خروجی مناسب هستند.
6. ارتباط و عملکرد کنترل کد BCD: می توان آن را به صورت خارجی با کامپیوتر صنعتی، PLC و سایر تجهیزات متصل کرد تا کنترل از راه دور و مدیریت خودکار را انجام دهد.

7. سیم پیچ ثانویه جریان جوش ثانویه را در زمان واقعی تغذیه می کند و در حلقه بسته شرکت می کند تا کنترل جریان جوشکاری دقیق تر را انجام دهد.
8. کپی عملکرد مشخصات جوشکاری و پارامترهای فرآیند برای تنظیم پارامترهای مشخصات راحت و سریع.
9. تابع ضبط جریان جوش، جوش، جریان 20 بار گذشته را برای مرجع آسان ثبت می کند.

10. عملکرد ضبط زنگ هشدار برای تسهیل بررسی اطلاعات هشدار تاریخی.
11. دقت کنترل جریان: 5 ‰.





مشخصات ترانسفورماتور آب خنک فرکانس متوسط



مشخصات ترانسفورماتور فرکانس متوسط:
1. ترانسفورماتور فرکانس متوسط ​​از ماژول یکسو کننده، هسته آهنی، سیم پیچ و سیستم گردش آب خنک تشکیل شده است.
2. ولتاژ خروجی ثانویه کم و جریان بالای ترانسفورماتور.
3. نرخ بار پیوسته ترانسفورماتور کم است و کار ناپیوسته است.

4. قدرت انتقال بالا ترانسفورماتور.
5. فرکانس کاری 1KHZ است.
6. خروجی DC است، اندوکتانس مدار ثانویه کوچک است، و راندمان حرارتی تا حد زیادی بهبود یافته است.
7. خروجی DC است.با توجه به اثر جمع آوری پرتو DC، گرمای جوشکاری می تواند متمرکز شود و ناحیه تحت تاثیر حرارت در اطراف محل اتصال لحیم کاری کاهش می یابد.این ویژگی به ویژه برای جوشکاری صفحات چند لایه و صفحات ضخیم مهم است.
8. هسته مغناطیسی ترانسفورماتور فرکانس متوسط ​​از نوار پایه آهن آمورف نانو ساخته شده است.مواد مبتنی بر آهن آمورف نانومتری دارای مزایای چگالی شار مغناطیسی بالا، نفوذپذیری بالا، دمای کوری بالا و پایداری حرارتی بالا و همچنین تلفات جریان گردابی کم، تلفات آهن کم و استحکام القایی مغناطیسی بالا هستند.



نمایش کارگاهی دستگاه جوش نقطه ای فرکانس متوسط
